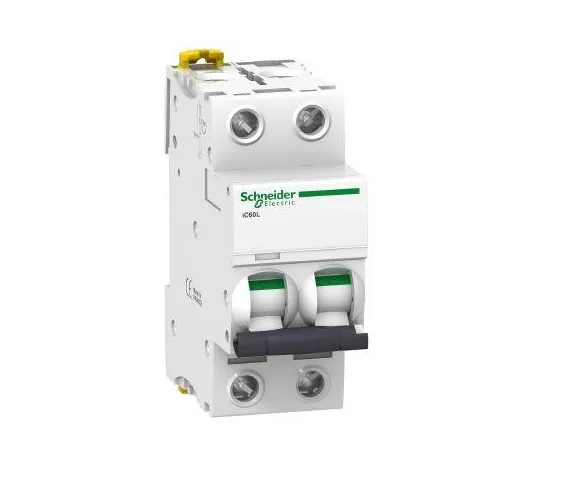

Descrizione Presentazione Applicazione Distribuzione Gamma Acti9 Nome prodotto Acti9 iC60 Tipo prodotto Interruttore modulare Nome dispositivo iC60L Numero di poli 2P numero di poli protetti 2 Corrente nominale [In] 16 A Tipo di rete DC CA Tecnologia sganciatore Magnetotermico codice curva C Potere di interruzione 15000 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 220…240 V CA 50/60 Hz 70 kA Icu conforme a EN/IEC 60947-2 a 12…60 V CA 50/60 Hz 70 kA Icu conforme a EN/IEC 60947-2 a 100…133 V CA 50/60 Hz 20 kA Icu conforme a EN/IEC 60947-2 a <= 125 V DC 20 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz 25 kA Icu conforme a EN/IEC 60947-2 a 380…415 V CA 50/60 Hz Categoria di utilizzazione Categoria A conforme a EN 60947-2 Categoria A conforme a IEC 60947-2 Attitudine al sezionamento Si conforme a EN 60898-1 Si conforme a EN 60947-2 Si conforme a IEC 60898-1 Si conforme a IEC 60947-2 Norme di riferimento IEC 60947-2 IEC 60898-1 EN 60947-2 EN 60898-1 Caratteristiche tecniche Frequenza di rete 50/60 Hz Soglia di sgancio magnetico 8 x In +/- 20% Potere di interruzione nominale di servizio [Ics] 12,5 kA 50 % conforme a EN 60947-2 – 380…415 V CA 50/60 Hz 10 kA 50 % conforme a EN 60947-2 – 440 V CA 50/60 Hz 12,5 kA 50 % conforme a IEC 60947-2 – 380…415 V CA 50/60 Hz 10 kA 50 % conforme a IEC 60947-2 – 440 V CA 50/60 Hz 25 kA 50 % conforme a EN 60947-2 – 220…240 V CA 50/60 Hz 25 kA 50 % conforme a IEC 60947-2 – 220…240 V CA 50/60 Hz 35 kA 50 % conforme a EN 60947-2 – 12…133 V CA 50/60 Hz 35 kA 50 % conforme a IEC 60947-2 – 12…133 V CA 50/60 Hz 7500 A 50 % conforme a EN 60898-1 – 400 V CA 50/60 Hz 7500 A 50 % conforme a IEC 60898-1 – 400 V CA 50/60 Hz 20 kA 100 % conforme a EN 60947-2 – 72…125 V DC 20 kA 100 % conforme a IEC 60947-2 – 72…125 V DC classe di limitazione 3 conforme a EN 60898-1 3 conforme a IEC 60898-1 Tensione nominale di isolamento [Ui] 500 V CA 50/60 Hz conforme a EN 60947-2 500 V CA 50/60 Hz conforme a IEC 60947-2 Tensione nominale di tenuta ad impulso [Uimp] 6 kV conforme a EN 60947-2 6 kV conforme a IEC 60947-2 segnalazione posizione contatti Si Tipo di controllo Leva Segnalazione locale Indicatore scatto Installazione Fisso Installazione Guida DIN compatibilità pettini di distribuzione Parte superiore o inferiore: SI passo 9 mm 4 altezza 85 mm larghezza 36 mm profondità 78,5 mm peso prodotto 0,25 kg Colore Bianco Durata meccanica 20000 cicli durata elettrica 10000 cicli connessioni – morsetti Morsetto singolo (parte superiore o inferiore) 125 mm² rigido Morsetto singolo (parte superiore o inferiore) 116 mm² flessibile lunghezza spelatura fili 14 mm for parte superiore o inferiore connection coppia di serraggio 2 Nm parte superiore o inferiore protezione differenziale Blocco separato Interruttore Magnetotermico Ic60L 2P C 16A 15000A - SCHNEIDER A9F94216
